Як малювати лінії інструментом Безьє

Криві Безьє винайшов в 1962 році француз Пьер Безьє. Він працював у компанії "Рено" і проектував кузова для легкових автомобілів. Йому набридло малювати їх олівцем і він знайшов рішення створити алгоритм для комп'ютера. Власне кажучи, цей алгоритм і лежить в основі програми Corel Draw.

Як же малюється крива Безьє?

Вибираємо інструмент ламана лінія і малюєм лінію.

Далі пряму перетворюєм в криву, беремо інструмент форма  , клацаємо два рази в центрі лінії. Вузол, який утворився, переміщаємо вверх, таким чином одержали ламану лінію.

Виділяємо всю лінію інструментом форма, натискаємо на інструмент , і тепер ми можемо задавати параметри вузла.

Бачимо, що ламана лінія перетворилася в криву.

Існує три типи вузлів:

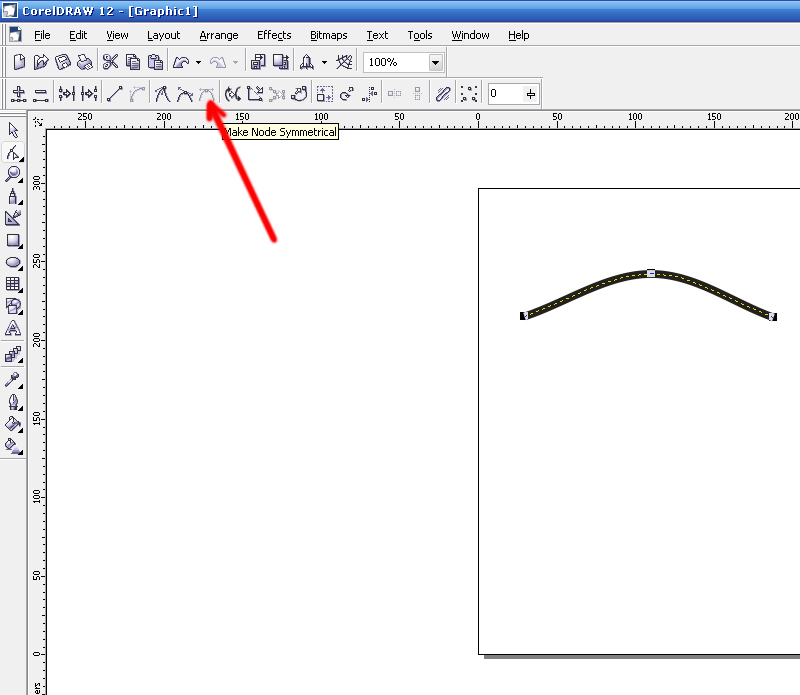

1. Симетричний ,

2. Плавний ,

3. Гострий .

Розберемося детальніше з вузлами. Інструментом форма виділяєм вузол, бачимо, з'являються стрілочки. Цими стрілочками можна коректувати форму вузла.

Що означає симетричний вузол? Коли ми тягнемо одну із стріл в одну сторону, теж саме відбувається з іншою стрілою симетрично. Тобто якщо одна стріла іде на спад, друга відповідно йде на зростання.

Плавний вузол від симетричного відрізняється тим, що довжину кожної стріли можна регулювати незалежно від іншої.

Третій тип вузла, гострий. При виборі цього типу, стрілочки переміщаються незалежно одна від одної.

Усі лінії, які ми малюємо в Corel є кривими Безьє. Що б не йти від простого до складного, є інструмент, який так і називається інструмент Безьє – він дає можливість відразу малювати криві лінії.
